双螺杆挤出造粒生产线技术文档：设备组成、工艺参数与常见故障排除指南
双螺杆挤出造粒生产线技术文档
1. 产品概述

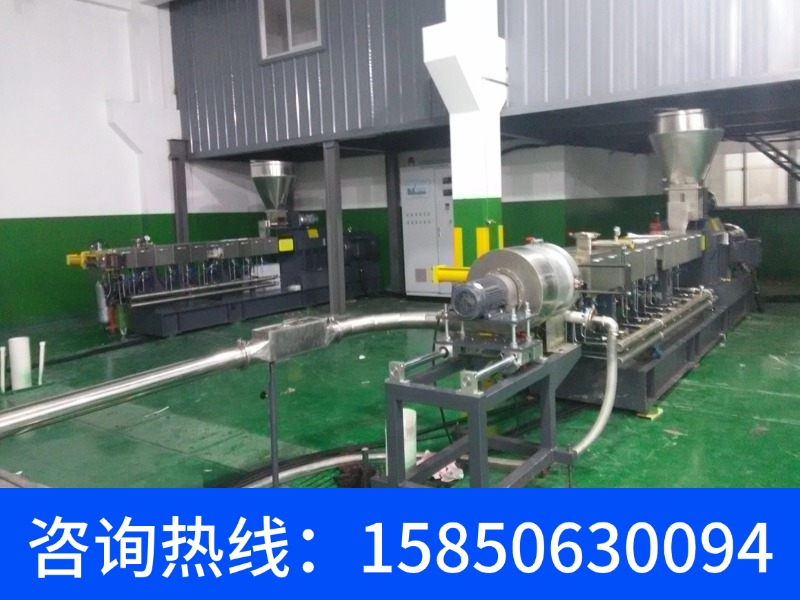

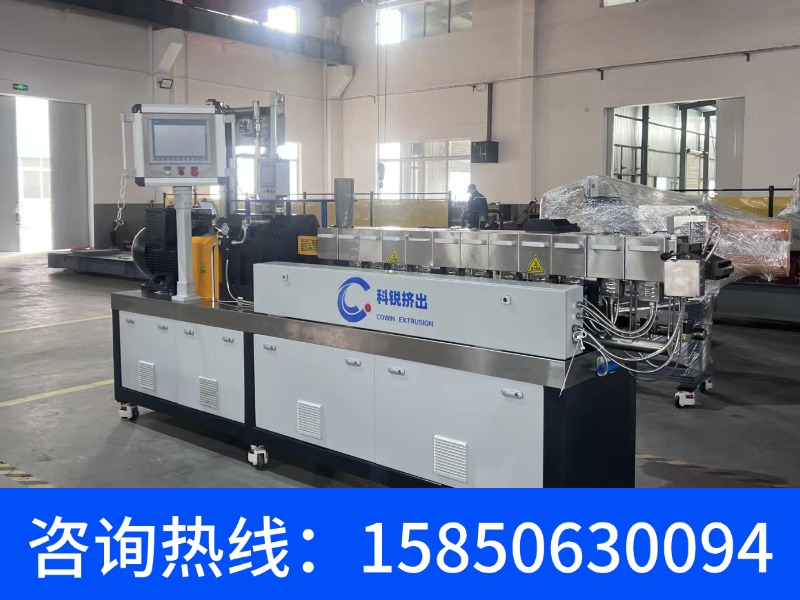

双螺杆挤出造粒生产线是高分子材料加工领域中的核心成套设备，广泛应用于塑料改性、工程塑料、母粒制备、橡胶再生及特种复合材料的生产。该生产线以同向啮合双螺杆挤出机为主机，配套自动上料系统、定量喂料系统、温控系统、挤出模头、风冷或水冷拉条造粒机组、切粒系统及自动化电气控制系统，实现从粉体/粒状原料到成品颗粒的连续化、密闭化、智能化生产。
本产线尤其适用于高填充、高玻纤、高分散要求的物料体系，具备高扭矩、高转速、高产量及优异的自清洁特性，是替代进口设备、实现国产高端造粒装备的首选方案。
---
2. 生产线组成与工艺流程
2.1 系统组成模块
| 模块名称 | 核心部件 | 功能说明 |
|---------|---------|----------|
| 原料处理系统 | 真空上料机、失重式计量喂料机、高速混合机 | 实现多组份原料的精确配比与预混合 |

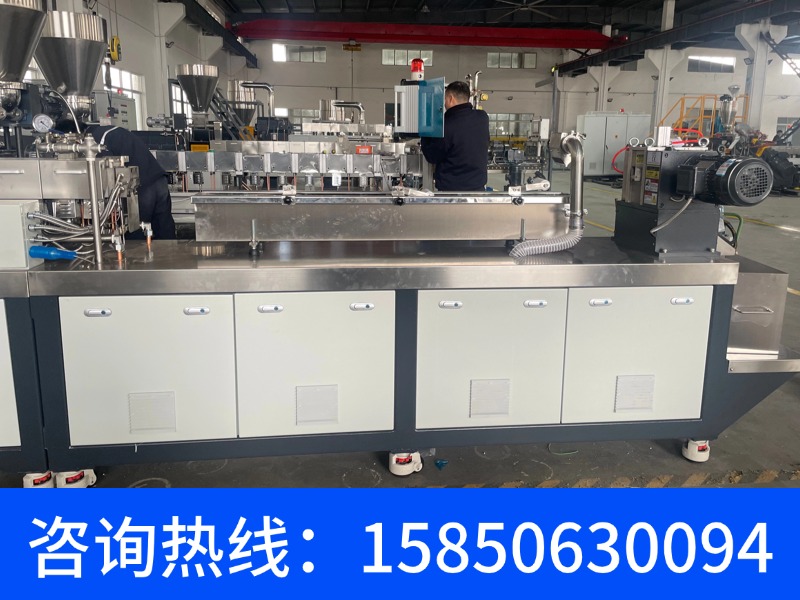

| 挤出塑化系统 | 同向双螺杆挤出机（主电机、减速箱、螺杆芯轴、机筒） | 完成物料的输送、塑化、剪切、分散、排气、均化 |
| 温控系统 | 铸铝加热器/铜加热器、风冷/水冷管路、PID温控模块 | 精确控制各段温度，保证熔体均一性 |
| 换网与模头系统 | 液压换网器/不停机换网器、拉条模头或水下切粒模头 | 过滤熔体杂质，形成稳定条状或粒状熔体流 |

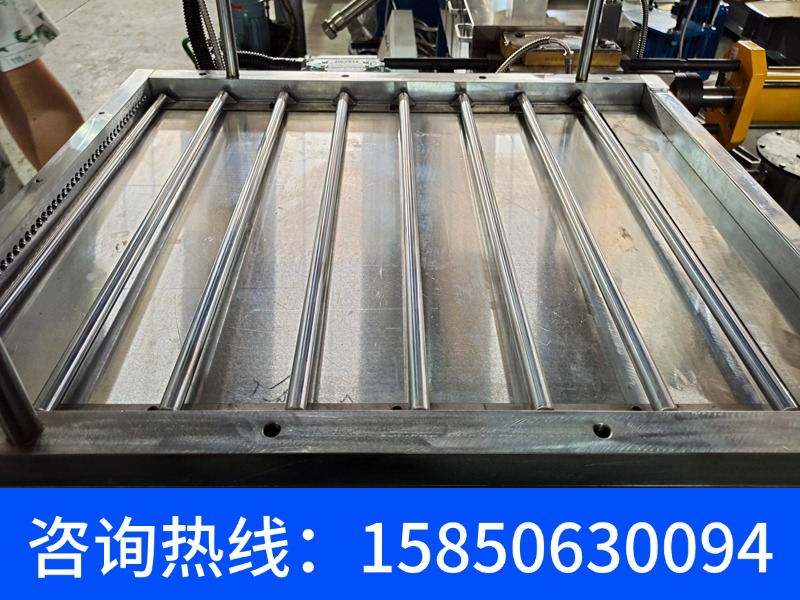

| 冷却定型系统 | 不锈钢冷却水槽（或风冷输送带） | 使熔体条充分冷却定型 |
| 切粒系统 | 切粒机（滚刀式/悬臂式）、振动筛 | 将冷却条切成均匀颗粒并筛分 |
| 收集包装系统 | 旋风分离器、料仓、自动称重包装机 | 成品颗粒收集、计量与包装 |
| 电气控制系统 | PLC+触摸屏（HMI）、变频器、温度模块、压力传感器 | 整线集中控制，实现联动启停、故障报警、数据记录 |
2.2 标准工艺流程
原料配混 → 强制喂料 → 双螺杆熔融混炼 → 真空脱挥 → 机头挤出 → （换网过滤）→ 模头拉条/水下切粒 → 冷却（水冷/风冷）→ 干燥/吹干 → 切粒 → 筛分 → 计量包装
本产线支持两种典型造粒模式：
- 拉条冷切粒：适用于PP、PE、PA、PC、ABS等热塑性材料，工艺直观，颗粒外观规则。
- 水下热切粒：适用于TPE、TPU、EVA及高粘度熔体，产量高，无粉尘，自动化程度高。
---
3. 核心技术参数（以SK-52D型号为例）
| 参数项目 | 规格/数值 | 备注 |
|---------|----------|------|
| 螺杆直径 | 52 mm（可选35/65/75/95mm等） | 同向啮合 |
| 长径比（L/D） | 40:1 ~ 52:1（可调） | 高长径比利于分散与排气 |
| 螺杆转速 | 最高 600 rpm | 高转速行星减速箱 |
| 主电机功率 | 75 kW（变频驱动） | 比功率0.25~0.45 kW/(kg/h) |
| 最大产能 | 100 ~ 350 kg/h（取决于物料） | 以PP+30%GF为例，约250kg/h |
| 扭矩等级 | 12 N·m/cm³（高扭矩设计） | 优于常规10 N·m/cm³ |
| 加热功率 | 约 42 kW（分布8段加热） | PID自整定 |
| 温控精度 | ±1℃ | 特殊物料可达±0.5℃ |
| 真空排气 | 双真空口设计（-0.08MPa） | 有效脱除水分及低分子挥发物 |
| 切粒方式 | 拉条切粒/水下切粒（可选） | 切粒直径：φ2~φ4mm |
| 整机尺寸（L×W×H） | 8500mm × 1800mm × 2100mm | 含冷却水槽与切粒机 |
| 总装机功率 | 约 160 kW | 含辅机系统 |
| 控制方式 | PLC + 10寸彩色触摸屏 | 支持远程运维（IoT模块选配） |
---
4. 结构设计特点
4.1 螺杆构型设计
采用积木式螺杆元件（输送块、捏合块、齿形盘、反向螺纹块等），根据物料配方灵活组合。捏合块错列角（30°/45°/60°/90°）可针对不同剪切需求进行优化。高填充体系（如碳酸钙含量≥50%）采用低剪切高输送构型，玻纤增强（GF含量30%~50%）采用中等剪切构型，有效避免玻纤过度断裂。
4.2 机筒结构

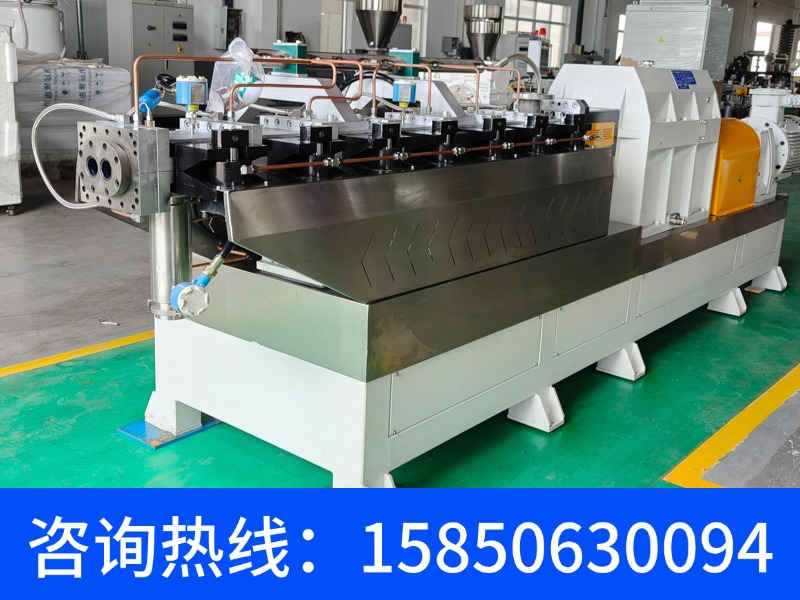

机筒采用优质氮化钢（38CrMoAlA）或双金属内衬（X-200高耐磨合金），硬度HRC≥60，内孔精度H7级。每个加热段均配置独立的铸铜加热器与风冷通道，实现快速升温与精确控温。机筒分为闭合筒体与开口筒体，开口处用于安装侧喂料口（玻纤或填料加入）、真空排气口及液体注入口。
4.3 传动与润滑系统
主传动采用德国/国产高精度硬齿面减速箱，齿轮材料20CrMnTi渗碳淬火，齿面硬度HRC58~62，轴承选用FAG/NSK品牌。润滑系统配备独立的油泵强制润滑，并设有油温、油压传感器，超限自动报警停机。
4.4 自清洁特性
同向啮合双螺杆在旋转过程中，螺杆螺纹相互刮擦，具备优异的自我清洁功能，几乎无物料死角。换料时仅需短时间冲洗（如使用PP或PE清洗料），即可快速切换颜色或配方，极大降低停机损耗。
---
5. 电气与自动化控制系统
5.1 控制架构
- 主控单元：西门子S7-1200/1500系列 PLC（或三菱/欧姆龙可选）。
- 人机界面：10英寸/15英寸高清触摸屏，支持中文/英文切换。
- 驱动系统：主电机采用ABB/汇川变频器，实现0~100%无级调速。
- 温度控制：每区独立PID调节，固态继电器输出，自带加热器断线检测及加热超温保护。
- 压力监测：机头法兰配置熔体压力传感器与压力变送器（可选远传），实现高压报警及超压连锁停车。
- 安全防护：具备机筒温度超限、螺杆扭矩超限、齿轮箱油温超限、冷却水流量不足等多重连锁保护。
5.2 数据采集与追溯
系统可实时记录并显示：各段温度、螺杆转速、扭矩百分比、喂料速度、产量累计、能耗数据等。支持历史数据曲线回放，可通过以太网与MES系统对接，满足工厂数字化管理需求。
---
6. 安装与调试要求
| 项目 | 技术要求 |
|------|----------|
| 基础 | 混凝土基础，水平度≤0.1mm/m，预埋地脚螺栓 |
| 环境 | 温度5~40℃，相对湿度≤85%，无腐蚀性气体 |
| 电力 | 380V±10%，50Hz，三相五线制，接地电阻≤4Ω |
| 冷却水 | 压力0.2~0.4MPa，流量≥2m³/h，水温≤25℃ |
| 压缩空气 | 0.5~0.8MPa，洁净无油（用于气动元件及水下切粒） |
| 调试步骤 | 空载试车（点动→连续运行）→ 加热恒温→螺杆对中→低速试运转→逐步加载至额定产能 → 连续72小时满负荷老化试验 |
---
7. 操作与维护保养规范
7.1 开机流程
1. 检查润滑油位，启动油泵，确认油压正常。
2. 开启各段加热，设定工艺温度，保温30~60分钟。
3. 启动主电机低速运转（≤50 rpm），观察电流与异响。
4. 启动喂料机，以设定转速的30%开始喂料，逐步升高至目标值。
5. 观察熔体压力、扭矩及颗粒外观，调整螺杆转速与喂料比。
7.2 关机流程
1. 先停止喂料，挤出机内物料排空。
2. 降低螺杆转速至低速，挤出残余物料。
3. 停止主电机，关闭加热电源。
4. 继续通水冷却，直至机筒温度降至100℃以下，停冷却水。
7.3 日常维护要点
- 每班：清理模头残留料，检查冷却水槽水质及切粒刀磨损。
- 每周：检查螺杆扭矩联轴器螺栓，清理真空排气口积料，检查皮带张紧度。
- 每月：更换齿轮箱润滑油（首次运行500小时后更换），检查加热器接触器触点。
- 每季度：校验温度传感器、压力传感器，检查电气接线端子紧固情况。
- 每年：全面检修螺杆与机筒磨损量，检测同心度，更换磨损严重部件。
---
8. 常见故障与排除
| 故障现象 | 可能原因 | 处理方法 |
|---------|---------|----------|
| 扭矩过高或过载 | 喂料量过大；螺杆构型剪切过强；机筒温度过低 | 降低喂料量；修改螺杆构型；提升设定温度 |
| 出料不连续（脉动） | 喂料波动；模头堵塞；螺杆末端混炼不足 | 检查喂料机稳定性；清理换网器；增加混炼元件 |
| 颗粒外观毛糙 | 切粒刀钝；熔体温度过高；条料未充分冷却 | 更换刀片；降低加工温度；延长冷却槽长度或降低水槽温度 |
| 真空口冒料 | 机筒温度过高导致物料发泡；真空度突然消失 | 降低真空段前温度；检查真空泵及管路密封 |
| 主电机电流波动大 | 螺杆芯轴弯曲；齿轮箱轴承磨损；物料中混入金属杂质 | 停机检查，校正或更换芯轴；排查原料金属异物 |
---
9. 应用领域与配套案例
9.1 典型应用
- 工程塑料改性：PA6/PA66+30%GF、PBT+30%GF、PC/ABS合金、PPA高温尼龙。
- 功能母粒：黑色母（炭黑含量40%~50%）、白色母（钛白粉含量60%）、阻燃母粒、抗静电母粒。
- 可降解材料：PLA、PBAT、PBS及其与淀粉的共混造粒。
- 热塑性弹性体：TPE、TPU、TPV的动态硫化造粒。
- 粉末涂料及高填充体系：电缆料（PVC/NPE）、木塑复合材料（WPC，木粉含量≤60%）。
9.2 典型客户产线配置（示例）
某改性塑料工厂订购SK-65D双螺杆挤出造粒生产线一条，用于生产PP+30%玻璃纤维增强粒料：
- 主机：SK-65D，L/D=44:1，主电机132kW，产能300~450kg/h。
- 侧喂料：双螺杆侧向喂料机（用于30%长玻纤或短切玻纤强制加入）。
- 真空系统：双真空口，配水环真空泵，真空度-0.08MPa。
- 造粒方式：拉条冷切粒，冷却槽长度6m，配自动吹干机。
- 包装系统：自动称重包装机（25kg/袋），精度±0.1kg。
该产线投产以来，玻璃纤维保留长度≥2.5mm，拉伸强度提升18%，产能稳定，良品率≥98.5%。
---
10. 安全与环保要求
1. 机械安全：所有旋转部件（联轴器、皮带轮、切粒机刀头）均加装防护罩，并设置联锁开关。
2. 电气安全：整机符合GB/T 5226.1标准，设紧急停止按钮（分布于操作侧和喂料侧）。
3. 防烫伤：机筒及模头区域粘贴高温警示标识，操作工配备耐高温手套。
4. 噪音控制：整机运转噪音≤80dB(A)（距机1m处），必要时加装隔音罩。
5. 废气处理：机头及真空排气口可连接集气罩，有机废气经活性炭吸附或催化燃烧后达标排放。
6. 固废回收：开机产生的清机废料及边角料可回收利用，切粒粉尘经旋风除尘器收集，不落空外排。
---
11. 技术文件与验收标准
随机技术资料包括：
- 总装图、基础图、电气原理图、接线图；
- 操作手册、维护保养手册、零件手册；
- 合格证、性能测试报告、装箱单。
验收依据：
- GB/T 12783-2000 橡胶塑料机械产品型号编制方法；
- JB/T 5418-2015 塑料挤出机检测标准；
- 合同约定产能及颗粒外观（颗粒直径误差≤±0.3mm，颗粒长度2~3mm均匀一致）。
---
本技术文档适用于SK系列双螺杆挤出造粒生产线之标准选型、安装指导、操作培训及售后维护。具体型号如有差异，以随机技术协议为准。如需定制化方案，请提供物料配方及产能需求，由工程技术人员提供针对性设计。
