双螺杆挤出机技术规格与操作维护全解析

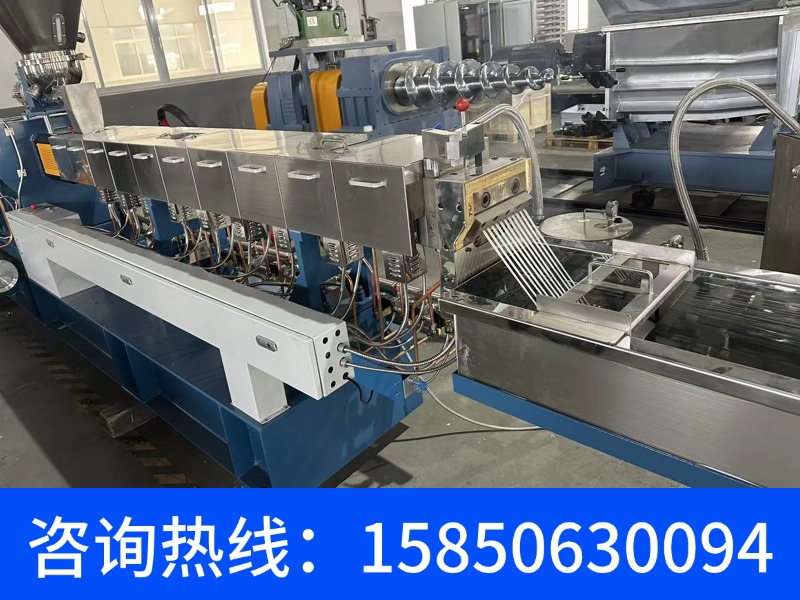

双螺杆挤出机技术规格书：同向啮合平行双螺杆挤出机（型号：CTE-75 Plus）
本技术文档针对CTE-75 Plus型同向啮合平行双螺杆挤出机在工程塑料改性、母粒制备及高填充共混领域的应用展开详细说明。该设备采用模块化积木式螺杆结构，具备高扭矩、高转速、精准温控及灵活工艺段配置能力，适用于PP/PE/PS/PA/PC/PBT等热塑性树脂的增强、阻燃、增韧、合金化加工。以下内容涵盖设备组成、核心技术参数、螺杆构型设计、温控系统、操作规范及维护指南。
一、设备总体结构与工作原理
CTE-75 Plus双螺杆挤出机由传动系统（主电机+减速箱+扭矩分配器）、进料系统（失重式计量喂料机）、挤压系统（螺杆+机筒）、温控系统（油冷/水冷组合）、真空排气系统、换网系统及造粒辅机组成。其核心工作原理在于两根平行啮合、同向旋转的螺杆在封闭机筒内形成连续的“C”形输送腔室，物料在螺杆螺棱的推力作用下经历固体输送、熔融塑化、分散混合、均化排气及增压挤出五个阶段。螺杆转速范围300~900 rpm，最高比扭矩达13 Nm/cm³，可满足玻纤含量50%以上或矿物填料填充率达70%的高难度配方要求。
二、核心技术参数表（CTE-75 Plus标准配置）
下表列出设备在标准工况下的关键性能指标，供工艺设计及产能评估参考。
| 参数项目 | 技术规格 | 单位 | 备注 |
| --- | --- | --- | --- |
| 螺杆直径 | 75 | mm | 同向啮合，齿数比2:1 |
| 螺杆长径比（L/D） | 40~56（可分段组合） | - | 标准48:1，可按工艺拓展 |
| 螺杆转速范围 | 300~900（恒扭矩区间） | rpm | 最高瞬时可达1000 rpm |
| 主电机功率 | 250（可选315） | kW | 交流变频驱动，西门子1PH8系列 |
| 比扭矩 | 13 | Nm/cm³ | 高扭矩齿轮箱，承载安全系数≥1.6 |
| 单根螺杆最大扭矩 | 约28,600 | Nm | 双螺杆合计扭矩57,200 Nm |
| 机筒加热功率（总） | 约120 | kW | 分区PID控制，共11段加热 |
| 冷却方式 | 水冷（内循环）+风冷（机筒外壁） | - | 每区独立电磁阀/比例阀调节 |
| 真空排气区数量 | 2（可增至3个） | - | 真空度≤-0.095 MPa，带冷凝回收罐 |
| 最大产量（PP+30%GF） | 900~1,100 | kg/h | 视配方及螺杆组合而定 |
| 喂料方式 | 失重式双螺杆喂料机（2套） | - | 主料+侧喂料（侧喂料机选配） |
| 最高机筒温度 | 400 | ℃ | 热电偶精度±1℃ |
| 换网方式 | 液压双工位快速换网器 | - | 过滤面积≥190 cm²，自动排气 |
| 环境要求 | 温度0~40℃，湿度≤85%RH | - | 需接地电阻＜4Ω |
三、螺杆构型与混合元件配置
螺杆轴采用花键连接，芯轴材质为38CrMoAlA氮化钢，表面硬度HV≥950。螺杆元件分为输送螺纹元件（导程26/32/40/48 mm）、剪切捏合块（厚度3/5/7 mm，错列角30°/45°/60°/90°）、剪切齿形盘（齿数6/8）及组合反混元件。典型改性工程塑料（如PA6+30%GF）推荐的螺杆组合顺序为：
1. 固体输送段（长径比0~8D）：采用大导程螺纹（48/40 mm）以建立正向压力，提高吃料能力；
2. 熔融塑化段（8~20D）：交替排列捏合块（45°错列）与窄小导程螺纹，实现快速熔融并防止过剪切降解；
3. 混合分散段（20~32D）：插入两组90°错列捏合块及齿形盘，提供高剪切应力以破碎玻纤束并均匀分散；
4. 真空排气段（32~40D）：采用大导程螺纹（56 mm）使熔体形成薄层，配合真空口抽出水分及低分子挥发物；
5. 均化计量段（40~48D）：使用小导程螺纹（24/20 mm）建立背压，稳定挤出量并消除压力波动。
四、温控系统与冷却回路
机筒分为11个独立温度控制区，每个加热区配备2支铸铝加热器（功率10~15 kW）及1个K型热电偶。冷却系统采用“外风冷+内油冷”复合模式：当温度超调时，PID控制器开启电磁阀，冷却水（流量12 L/min，压力0.4 MPa）流经机筒夹套，同时轴流风机（30 m³/min）强制吹风。螺杆芯部通入循环导热油（温度可独立设定，控制范围50~200℃），以保持芯部温度与机筒温差≤15℃，避免螺杆扭转变形。真空排气区独立设置冷却水槽（水温25℃），用于冷凝抽出蒸汽并防止返料。整个温控系统响应时间≤8秒，稳态波动≤±2℃。
五、操作参数与工艺窗口
1. 开机前检查：确认润滑油位（减速箱采用ISO VG 320齿轮油）、液压站压力（12~14 MPa）、冷却水阀开启状态及喂料机校准数据。
2. 升温规程：设定各区温度至工艺值（如PA6+GF为260~280℃，PC/ABS为230~260℃），按每分钟不超过5℃的速率升温，达到设定值后保温30分钟，以确保机筒均温。
3. 启动顺序：启动油泵→低速盘车（50 rpm）确认无异响→启动主电机至100 rpm→启动喂料机（初始频率5 Hz）→观察扭矩变化，逐步同步提升螺杆转速与喂料量，直至达到目标产量（900 kg/h）。
4. 操作参数推荐值（以PP+30%GF为例）：
- 螺杆转速：550~650 rpm；
- 喂料率：95~110 g/min（需根据密度校正）；
- 熔体温度：245~255℃（探头位于机头处）；
- 机头压力：≤16 MPa，若超过则检查滤网或螺杆末端元件；
- 真空度：-0.08 MPa，确保排气口不冒料。
5. 停机程序：先停喂料，降低螺杆转速至最低（300 rpm），继续运转至熔体排空（扭矩下降至空载值），然后关闭加热，保持螺杆旋转冷却至机筒温度低于100℃方可停机。
六、维护保养与故障排除
- 日常维护（每8小时）：检查各加热区电流是否平衡，清理真空管路积液，检查润滑油位及冷却水温度（≤40℃）。
- 周度维护：检查螺杆花键联接螺栓扭矩（按说明书要求复拧），测量机筒与螺杆间隙（标准间隙0.5~0.8 mm，磨损超过1.2 mm需更换元件）。
- 月度维护：清洗真空冷凝罐及排气管路，更换热电阻密封圈，校准喂料称重传感器。
- 常见故障及对策：
- 出料不稳（脉冲）：检查喂料螺旋是否架桥，增加机筒背压（提高均化段螺纹阻力）；
- 扭矩过高报警：降低喂料量或螺杆转速，检查是否堵料及捏合块是否磨损；
- 熔体温度过高：增大冷却水流量，调整螺杆组合（减少剪切元件数量）；
- 真空口返料：降低螺杆转速，检查真空度是否稳定，确保排气区螺纹导程足够大。
七、安全注意事项与环保
设备配备紧急停机按钮（分布于操作台及机头两侧）、联锁保护（喂料机未启动时主电机无法运行）、扭矩过载保护（超额定扭矩130%自动停机）、防爆泄压阀（机筒末端）。操作人员需佩戴防护面罩及耐高温手套，严禁在螺杆运转时进行清理或紧固操作。废气排放需经活性炭吸附装置处理后达标排放（VOCs浓度≤20 mg/m³），冷却水循环使用，废油交由专业机构处理。设备噪音≤85 dB（A），安装减震垫以减少地基振动传递。
八、选型与定制说明
CTE-75 Plus可根据物料特性定制以下模块：高耐磨版本（机筒内衬双金属合金，螺杆表面喷涂碳化钨，适用于玻纤含量≥50%）、高腐蚀版本（哈氏合金C276接触部件，适用于含卤阻燃剂或酸性添加剂）、超高速版本（转速可达1200 rpm，配高速电机及专用动平衡螺杆）。客户需提供物料基础参数（表观密度、熔指、热敏性），我方可提供模拟螺杆构型曲线及产能评估报告，并支持工厂验收测试（FAT）及试机样品检测（熔指、拉伸强度、玻纤长度分布）。
