平行同向双螺杆挤出机技术解析：结构原理、工艺优势与应用选型指南
平行同向双螺杆挤出机技术规格与工程应用文档
文档编号：TECH-PSE-2025-0410
版本：V2.3
适用机型：HTE-75/40平行同向双螺杆挤出机（以下称“本机”）
本技术文档针对HTE-75/40平行同向双螺杆挤出机的核心结构、传动系统、温控单元、工艺适配性及维护规范进行详细说明。该机型采用模块化积木式螺杆组合，适用于高填充改性、反应挤出、脱挥处理及可降解材料造粒等连续化生产工艺。以下内容基于ISO 9001:2015质量体系及GB/T 19471-2004标准编制。
一、整机结构与工作原理

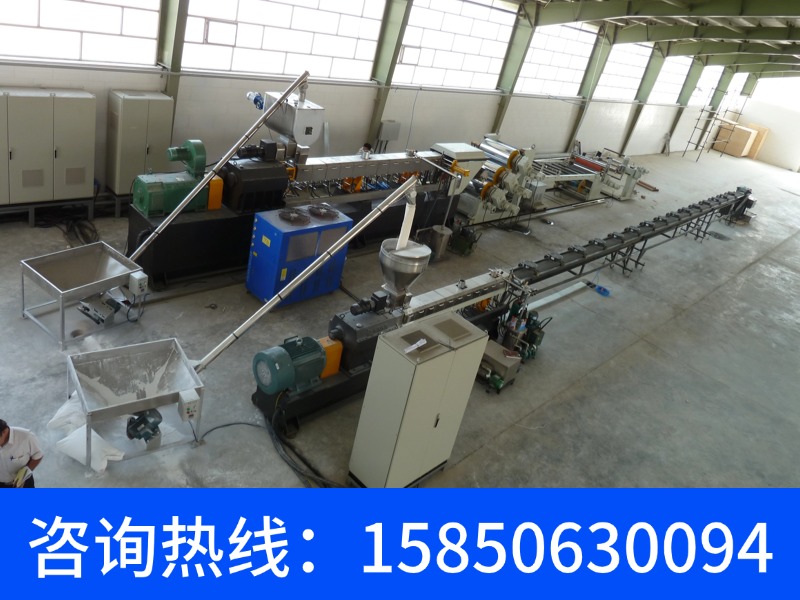

本机由驱动电机、高精度减速分配箱、 LubriTech 强制润滑系统、同向旋转双螺杆芯轴、分段式机筒（含捏合块、螺纹元件）、真空排气系统、电加热/水冷复合温控模块以及自动切粒机组构成。两根螺杆在机筒内同向旋转，物料在啮合区受到强烈的剪切、拉伸和混合作用，实现塑化、分散和均化。螺杆长径比（L/D）为40:1，最高螺杆转速600 rpm，单位能耗较异向双螺杆降低约18%。
二、核心技术参数（表1：HTE-75/40主要规格）
| 参数项目 | 技术指标 | 备注 |
|---|---|---|
| 螺杆直径 (mm) | 75 | 公称直径 |
| 螺杆中心距 (mm) | 62.5 | 啮合型 |
| 长径比 L/D | 40 (可扩展至48) | 分段组合 |
| 螺杆转速范围 (rpm) | 50 – 600 | 变频调速 |
| 主电机功率 (kW) | 160 (AC异步伺服) | 水冷式 |
| 最大扭矩/轴 (Nm) | 7,200 | 花键联接 |
| 机筒加热功率 (kW) | 28 (电加热圈) | 每区3.5kW×8区 |
| 冷却方式 | 闭环水冷+风冷补偿 | 温度控制精度±1℃ |
| 最大产量 (kg/h) | 650 – 850 (PP/PE填充体系) | 视物料粘度 |
| 真空脱挥等级 | 两级，极限真空度 -0.095 MPa | 耐腐蚀接口 |
| 机筒内衬材质 | 双金属X-800合金 | 耐磨/耐腐蚀 |
| 螺杆元件材质 | 高速钢HSS-E + 表面氮化处理 | 硬度HRC 60-64 |
三、关键系统设计说明
（一）传动与扭矩分配系统
本机采用平行三轴减速分配箱，输入轴通过膜片联轴器与电机直连。输出双轴驱动螺杆，齿轮材料为渗碳淬火钢（20CrMnMo），齿面磨削精度6级。轴承组采用FAG螺旋滚子轴承，承受高径向力与轴向推力。润滑系统配备独立油泵，供油压力0.4 MPa，并带有油温冷却器（设定温度45℃）。扭矩限制保护采用电子扭矩传感器与机械安全销双重冗余。
（二）螺杆组合与捏合块配置
螺杆芯轴采用花键结构（DIN 5480），允许快速更换螺纹套与捏合块。典型组合顺序（从加料口到机头）为：输送螺纹（螺距60mm）→ 45° 捏合块（5片） → 30° 反向捏合块（3片） → 输送螺纹（螺距45mm） → 90° 捏合块（4片） → 齿形盘混合元件 → 反向螺纹（建立压力） → 脱挥区的宽螺距螺纹（螺距90mm） → 计量螺纹（螺距30mm）。此配置适用于碳酸钙填充改性（填充量≥45%），分散度指数达到ISO 18553等级A2。
（三）温控系统与加热冷却分区
机筒沿轴向分为8个独立温控区，每区配备2kW陶瓷加热圈及内螺旋水道。冷却采用比例调节阀控制冷却水流量，电磁阀响应时间小于0.5s。PID温控仪（精度0.1%FS）实时反馈。机头与适配器区域单独控温，防止熔体降解。熔体温度传感器（PT100）安装于机头法兰处，用于监测实际挤出温度。
四、工艺适配与应用范围（表2：典型物料加工窗口）
| 物料体系 | 机筒温度范围 (℃) | 螺杆转速 (rpm) | 喂料量 (kg/h) | 推荐扭矩 (Nm) |
|---|---|---|---|---|
| PP + 30%玻璃纤维 | 190-220 | 300-450 | 500-700 | 4800-6000 |
| PLA + 15%滑石粉 | 170-200 | 200-350 | 400-550 | 3500-4500 |
| 热塑性弹性体TPE交联 | 150-230 | 150-250 | 300-450 | 2800-3800 |
| PA66 + 阻燃剂 (无卤) | 250-285 | 250-400 | 450-600 | 5200-6800 |
| 生物降解淀粉共混 | 140-170 | 100-180 | 200-350 | 2000-3000 |
五、安装调试与维护规范
1. 基础要求：设备安装于水平混凝土基础上，使用M30地脚螺栓固定。减震垫厚度20mm，确保机台运行振动值≤7.1 mm/s（ISO 10816标准）。
2. 冷态调试：首先空载运行电机30分钟，检查轴承温升（≤40℃）及异响。随后装配螺杆并手动盘车，确认无卡滞。
3. 热态启动：预热机筒至设定温度后，保温1小时以上，使各区温度均匀。启动主电机，以50 rpm低速运转，待扭矩稳定后逐步提高转速与喂料量。
4. 螺杆拆卸顺序：先拆除机头与模具，加热机筒至软化温度，使用液压拔螺杆装置将芯轴整体抽出，随后逐段退下螺纹元件。
5. 润滑保养：每500工作小时检查齿轮油（牌号CKC 220），每2000小时更换并清洗滤芯。冷却水循环系统每季度添加缓蚀剂，保持管路PH值7.5-8.5。
6. 磨损检测：每6个月测量螺杆外径与机筒内径间隙，初始间隙为0.5mm，当磨损超过0.8mm时需更换螺杆元件。捏合块棱边圆角半径大于2mm时应进行堆焊修复。
六、安全联锁与故障诊断
本机配置PLC逻辑控制及触摸屏人机界面，关键联锁条件包括：机头压力超限（>15 MPa）自动降速停机；轴承温度>85℃报警并延迟停机；冷却水断流保护；真空度低于设定值触发报警。常见故障及处理措施见表3。
| 故障现象 | 可能原因 | 排除方法 |
|---|---|---|
| 主电机过载跳闸 | 喂料量过大，机头堵塞，螺杆元件磨损导致背压升高 | 降低喂料速率，清理机头，检查螺杆间隙 |
| 熔体温度波动>±5℃ | 冷却水阀堵塞，加热圈接触不良，PID参数漂移 | 清洗水道，更换加热圈，重新自整定温控参数 |
| 扭矩波动异常 | 捏合块安装顺序颠倒，物料抱杆，轴承损坏 | 核对螺杆装配图，停机检查轴承游隙 |
| 真空口冒料 | 脱挥区温度过低，螺槽填充度不足，真空度设置不当 | 提高该区温度，增大螺杆螺距，调节真空阀开度 |
七、备件清单与订购信息
建议储备备件（运行8000小时内）：螺杆螺纹元件全套（含捏合块），机筒衬套2件，加热圈各规格2只，热电偶4支，冷却水电磁阀3只，润滑油滤芯6件，以及密封件套件（O型圈、石墨盘根）。提供设备终生技术支持，48小时响应现场服务。出厂附带机械装配图、电气原理图、PLC源程序备份及操作培训手册（中英文对照）。
本技术文档适用于工艺工程师、设备维护人员及生产操作管理者。所有参数均基于HTE-75/40出厂检测数据，实际应用请以物料流变性能为准。该平行同向双螺杆挤出机满足CE认证要求，并支持工业4.0物联网接口（OPC UA协议）实现远程监控与数据采集。
